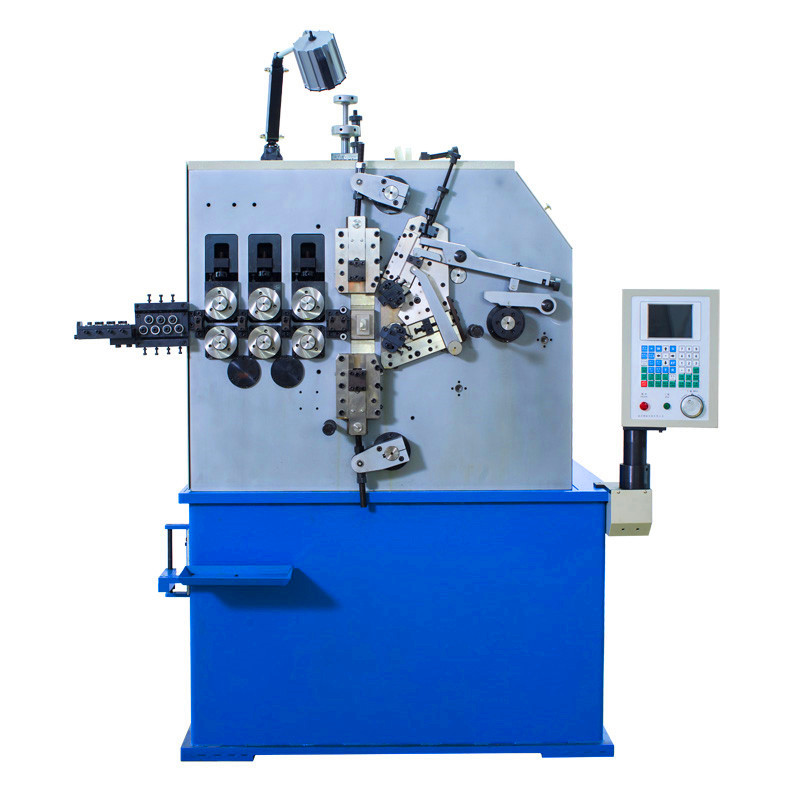

    XD-240二轴电脑压簧机

    介绍：
        XD-240二轴电脑压簧机，又被称为“40型压簧机”，加工线径φ1.5~4.0mm，分别由送线轴（Y轴）和凸轮轴（X轴）构成，各伺服轴之间可以根据系统的程序独立或同步操作。该机台不仅拥有传统机械式压簧制造机的优点，还具备现代数控电脑伺服系统的高速和精确性。

    在线咨询

    一、产品描述：

           XD-240二/三轴电脑压簧机，又被称为“40型压簧机”，加工线径φ1.5-4.0mm，主要适用于生产线径范围内的各种精密压簧（螺旋弹簧）产品，诸如压缩弹簧、塔形弹簧、锥形弹簧、中凸（凹）形弹簧、腰鼓弹簧、沙发弹簧、汽车弹簧、模具弹簧及护管弹簧等产品。
      XD-240二/三轴电脑压簧机分别由送线轴（Y轴）、凸轮轴（X轴）和节距轴（Z轴，另外订配）构成，各伺服轴之间可根据系统的程序独立或同步操作。其中，第三轴（Z-节距轴）是针对推杆节距刀而增加的，为了方便弹簧节距的操作与控制。该机台不仅拥有传统机械式压簧制造机的优点，还具备现代数控电脑伺服系统的高速和精确性。



    二、机器特性：
     ①采用伺服控制系统及全数位式驱动器构成。
     ②采用5.7寸人机电脑界面，薄膜式按键，操作简易、方便。
     ③凸轮轴（X轴）可以做正、反转动作，送线轴（Y轴）可以在机器运行中实现增或减送线长度。
     ④在高速生产中，伺服马达过热时，电脑会自动侦测并降速以保护马达。
     ⑤机台具有探针减速比率功能。
     ⑥生产过程中，可以随时增加或减少产能。



    三、技术参数：

       型 号    Model    XD-240
       轴 数    Number of Axis    2轴
       线 径    Wire Diameter    φ1.5-4.0mm
       最大外径    Outside Diameter    φ65mm
       生产速度    Production Rate    150pcs/min
       送线长度     Feeding Length    unlimited（无限）
       送线速度    Feeding Speed      65m/min
       送线轮组数     Feeding Roller Pairs    3组（pairs）
       送线电机    Feeding Servo Moter    5.5kw（Y轴）
       凸轮电机    Cam Servo Moter    7.5kw（X轴）
       节距电机    Pitch Servo Moter    1.0kw（Z轴，另订配）
       萤幕显示     Monitor Display    彩色 中/英文
       凸轮指令值    Cam Setting Value    X:0.1-359.9°
       送线指令值    Feeding Setting Value    Y:0.01-9999.99mm
       指令容纳值    Memory    0-999个
       机器尺寸    Dimension(L*W*H)    1600*1200*1800mm
       木箱尺寸     Packing Dimension(L*W*H)    1700*1300*2000mm
       机器重量    Weigth    1800kg
       总 重    Total Weight    1900kg
       电 源    Power    3p 380v 50/60Hz





    公司简介：东莞市鑫鼎机械设备有限公司是一家专业研发、生产和销售数控/电脑弹簧机为一体的弹簧机厂家，机型覆盖了φ0.1mm-8.0mm之间十多种不同型号的数控弹簧机设备，涵盖了电脑压簧机、万能弹簧机和无凸轮弹簧机等弹簧加工设备，并配套了全自动送线架、自动检长机、连续性回火炉和数控磨簧机等弹簧设备。多年来，鑫鼎机械始终坚持以市场为导向，为用户提供专业的一站式产品解决方案，并以优秀的品质、满意的服务和良好的信誉等赢得了业界的高度认可。咨询热线：杨小姐 135-4698-0358，官网：http://www.cncjd.com/。
