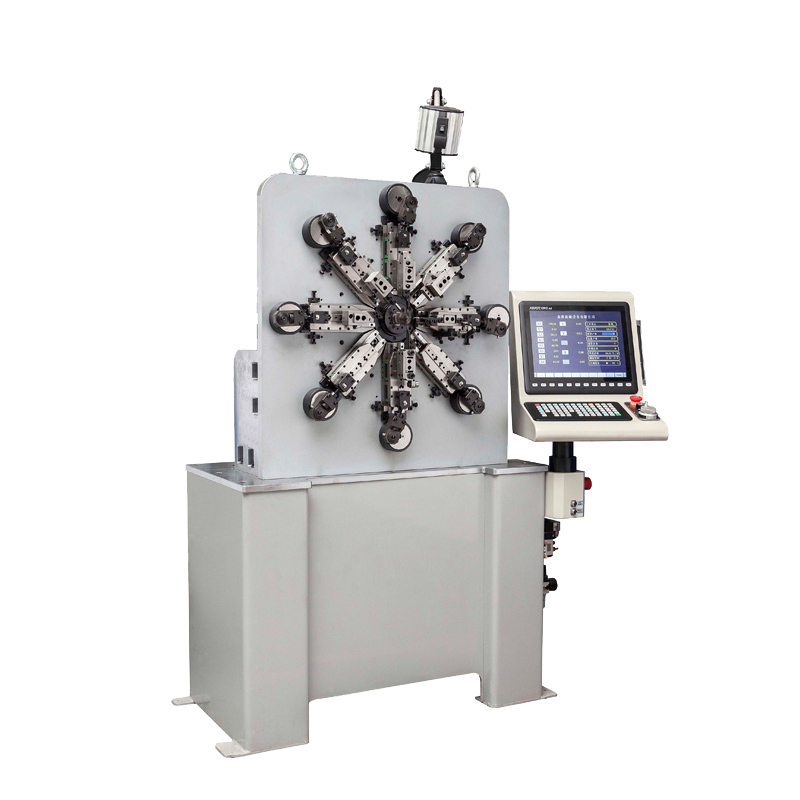

    XD-CNC1120无凸轮弹簧机

    介绍:
        XD-CNC1120十一轴无凸轮数控万能弹簧成形机,加工线径φ0.2~2.3mm,适用于加工线径范围内的各种精密压簧、单/双扭簧、拉簧、异形弹簧、扁线弹簧及线成型等产品。
        XD-CNC1120十一轴无凸轮数控万能弹簧成形机,采用独特的无凸轮和无摇臂设计,刀架由八组伺服电机独立控制,滑座采用台湾双向导轨结构,具有调机更方便、操作更快捷和运行更精准等特点。该机台共有11轴,刀架成形8轴、送线1轴、转芯1轴和卷曲1轴,采用台湾亿图(益图)控制器和Windows操作系统,反应速度快,同步性能好,易学易用。此外,增加卷曲轴,可以结合产品需求实现自由拆装,能够轻松完成尺寸精密和角度复杂的弹簧产品,尤其是异形弹簧及线成形等产品,极大地提升了工作效率。

    在线咨询

    一、产品描述:

           XD-CNC1120十一轴无凸轮数控万能弹簧成形机,简称为20型无凸轮弹簧机,加工线径φ0.2-2.3mm,适用于生产线径内的各种精密压簧、拉簧、单/双扭簧、异形弹簧、扁线弹簧及线成型等产品,涉及应用的领域非常广泛,诸如电池弹簧、电子弹簧、玩具弹簧、灯饰弹簧、天线弹簧(蜂鸟刺天线)、夹子弹簧、刹车弹簧、锁箍弹簧、涡卷弹簧、办公文具及工艺品类等产品。
      XD-CNC1120十一轴无凸轮数控万能弹簧成形机,常规为11轴,分别为成形轴*8(A1-A8轴)、送线轴*1(Y轴)、转芯轴*1(Z轴)和卷曲轴*1(U轴),采用独特的无凸轮与无摇臂设计,刀架由八个伺服电机独立控制,滑座采用台湾双向导轨设计,电脑采用台湾亿图(益图)控制器及Windows控制系统,反应(联动)速度快,同步性能好,调机更方便,运行更精准。
    此外,该机台配合卷曲轴,可以结合产品需要实现自由拆装,能够轻松完成尺寸精密和角度复杂的弹簧产品,尤其是异形弹簧及线成形等产品,极大地提升了工作效率。



    二、机器特性:
     ①采用独特的无凸轮和无摇臂设计,调机更方便、快捷和精准。
     ②滑座采用台湾导轨设计,调整方式与传统八工位机械相似,保持高精度的同时,也可以精密微调整。
     ③采用台湾亿图(益图)总线控制器,Windows视窗操作,反应速度快,同步性能好,易学更易用。
     ④在高速生产中,伺服马达过热时,电脑会自动侦测并降速以保护马达。
     ⑤机台具有探针减速比率功能。
     生产过程中,可以随时增加或减少产能。



    三、技术参数:

       型 号    Model    XD-CNC1120
       轴 数    Number of Axis    11轴
       线 径    Wire Diameter    φ0.2-2.3mm
       最大外径    Outside Diameter    φ45mm
       生产速度    Production Rate    100pcs/min
       凸轮转速    Cam Speed    0-100rpm
       送线长度     Feeding Length    unlimited(无限)
       送线轮组数    Feeding Roller Pairs     2组(Pairs)
       送线电机    Feeding Servo Moter    2.7kw(Y轴)
       成形电机    Cam Servo Moter    1.0kw*8(X1-X8轴)
       转芯电机    Quill Servo Moter    1.0kw(Z轴)
       卷曲电机    Spinner Servo Moter    0.75kw(U轴)
       萤幕显示     Monitor Display    中/英文(彩色)
       气 缸    Air Pressure    4-7kg/cm
       探 针    Probe    3Pcs
       送线指令值    Feeding Setting Value    Y:0.01-9999.99mm
       指令容纳值    Memory    0-2000个
       机器尺寸    Dimension(L*W*H)    1550*1100*1700mm
       木箱尺寸     Packing Dimension(L*W*H)    1700*1200*2000mm
       机器重量    Weigth    950kg
       总 重    Total Weight    1000kg
       电 源    Power    3p 380v 50/60Hz
